Регуляторы

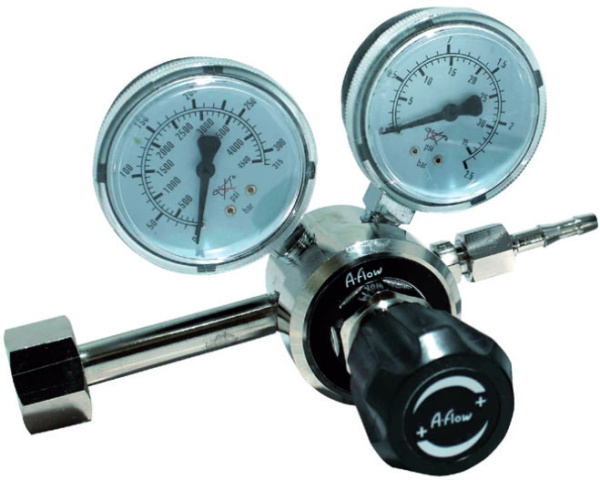

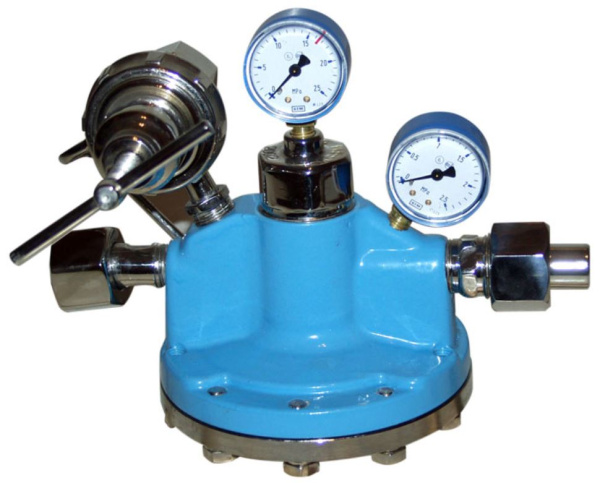

Регулятор давления — разновидность регулирующей арматуры, автоматически действующее автономное устройство, служащее для поддержания постоянного давления газа в трубопроводе. При регулировании давления рабочей среды в трубопроводе происходит снижение начального высокого давления на конечное низкое. Это достигается автоматическим изменением степени открытия дросселирующего органа регулятора, вследствие чего автоматически изменяется гидравлическое сопротивление проходящему потоку газа.
В зависимости от функционального назначения регуляторы давления разделяют на регуляторы «до себя» и «после себя». Автоматический регулятор давления состоит из исполнительного механизма и регулирующего органа. Основной частью исполнительного механизма является чувствительный элемент, который сравнивает сигналы целевого и текущего значения регулируемого давления. Исполнительный механизм преобразует командный сигнал в регулирующее воздействие и в соответствующее перемещение подвижной части регулирующего органа за счет энергии рабочей среды (это может быть энергия газа, проходящего через регулятор, либо энергия среды от внешнего источника — электрическая, сжатого воздуха, гидравлическая).
Регуляторы также делятся на регулятьоры прямого действия и пилотные регуляторы. При достаточно большом перестановочном усилии, развиваемом чувствительным элементом регулятора, он сам осуществляет функции управления регулирующим органом. Это регуляторы прямого действия. При недостаточном перестановочном усилии может устанавливаться усилитель — командный прибор (иногда называемый «пилотом»). Измерительное устройство управляет усилителем, в котором за счет постороннего воздействия (энергии рабочей среды) создается усилие, передающееся на регулирующий орган.
Исходя из закона регулирования, положенного в основу работы, регуляторы давления бывают астатические, статические и изодромные. В системах газораспределения два первых типа регуляторов получили наибольшее распространение.
